Como endurecer as resinas?

Quando se pensa em utilizar resina epóxi pela primeira vez, é fundamental compreender como funcionam as resinas epóxi. Ao contrário das tintas, são produtos cujo endurecimento é tanto mais rápido quanto maior for a espessura. O endurecimento de uma resina ocorrerá tanto mais rapidamente quanto mais espessa for a camada.

Por outro lado, a secagem, também designada por polimerização, pode tornar-se extremamente lenta e problemática se a camada aplicada ou vertida não for suficientemente espessa. Trata-se simplesmente do efeito de «massa», que gera a emissão de calor, o que acelera a reação entre o catalisador e a resina.

O processo de endurecimento da resina epóxi

São muitos os utilizadores que se viram, sem perceberem porquê, com produtos devidamente misturados, mas que continuam pegajosos e moles após 1 ou 2 dias de secagem.
Para obter uma reação rápida e um resultado de dureza impecável, é, acima de tudo, muito importante selecionar bem o tipo de produto adequado ao seu projeto: não se deve utilizar um produto destinado a moldagens de grande espessura para fazer uma camada de 2 milímetros! Isso não secará antes de, pelo menos, uma semana...

Por outro lado, se se utilizar uma resina epóxi de endurecimento rápido para fazer uma moldagem de 5 ou 10 cm, cuidado com os danos! Para além do perigo e do risco de incêndio, a secagem da resina epóxi provoca um sobreaquecimento, um aumento da temperatura que pode atingir mais de 250 °C, acompanhado de emissão de fumo, escurecimento e rachaduras! Por isso, para obter um bom endurecimento das resinas epóxi, é necessário ter em conta todos os parâmetros.

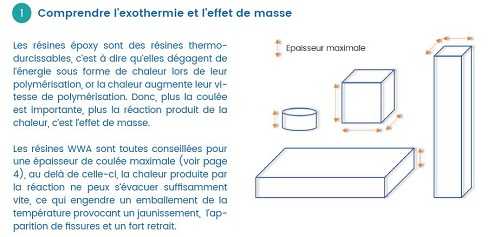

A exotermia ou dissipação de calor

A nossa recomendação é prever uma espessura mínima para obter um endurecimento rápido e, assim, evitar fugas ou escorrimentos.
Por exemplo, no caso de uma resina epóxi para verniz e esmalte, não se deve aplicar camadas com espessura inferior a 2 ou 3 mm, nem ultrapassar 1 cm para vazamentos em superfícies amplas, ou 2 a 3 cm para preenchimentos verticais (o calor poderá ser dissipado pelas laterais). No caso das resinas de vazamento, é possível trabalhar com espessuras de 2 a 5 cm de uma só vez, ou até 10 ou 15 cm para preenchimentos verticais.

As condições de temperatura

Como se trata de um endurecimento por reação química (não se trata de evaporação nem de cozedura), a temperatura da divisão onde se trabalha terá um papel importante no tempo de secagem. O frio retarda, enquanto o calor acelera as reações moleculares.

Como se faz um pavimento de resina epóxi?
Como fabricar e envernizar iscas de pesca com resina epóxi
Como criar uma mesa «rio» com resina epoxi?
Como fazer joias com resina epóxi?
