Purificador de ar submicrónico para ar comprimido KMA

Modelo profissional « intermediário »:

• Económico

• Muito eficaz

• Filtração completa

Pode ter um fluxo de 209 metros cúbicos por hora, ou seja um débito muito mais superior ao débito normal recomendado para pintar sobre veículos.

Tome conhecimento do nosso artigo sobre a instalação de um sistema de ar comprimido

Utilização:

Pintura de carrocerias com pistolas, ferramentas pneumáticas, sistemas de ar comprimido

O FILTRA KMA filtra a água, o pó e a gordura.

Tecnologia inovadora:

O ar comprimido que entra pela entrada é introduzido na placa guia, que possui dentes diagonais uniformemente distribuídos, semelhantes às pás de uma ventoinha. O ar comprimido de alta velocidade produz uma forte rotação tangencial aos dentes. A água, o óleo e as impurezas maiores misturadas no ar são separadas por uma forte força centrífuga e projetadas na parede interna do reservatório de água, fluindo para o fundo. O ar comprimido extraído é então filtrado por um elemento filtrante para remover pequenas partículas sólidas e regressa à saída. A placa de bloqueio de água em forma de guarda-chuva divide o reservatório de água em duas partes: a parte inferior mantém uma zona de pressão estática, impedindo que o fluxo de ar rotativo de alta velocidade sugue água e óleo do fundo do reservatório. A água e o óleo acumulados no fundo do reservatório devem ser drenados através da válvula de drenagem, e o filtro de ar deve ser instalado verticalmente com o reservatório virado para baixo.

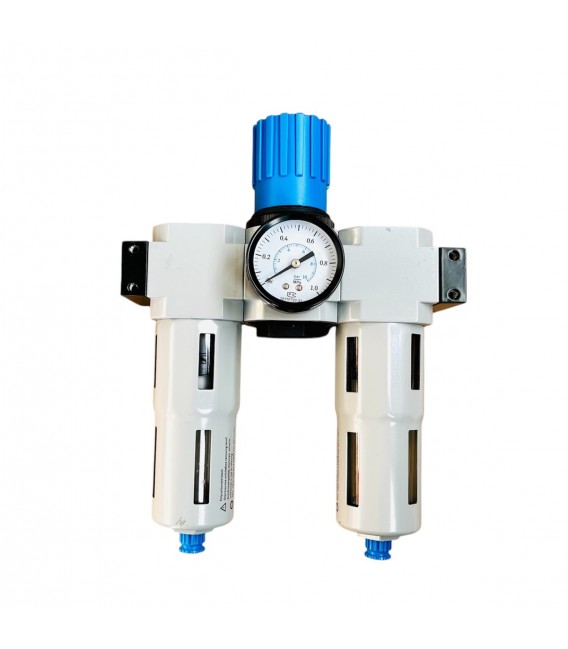

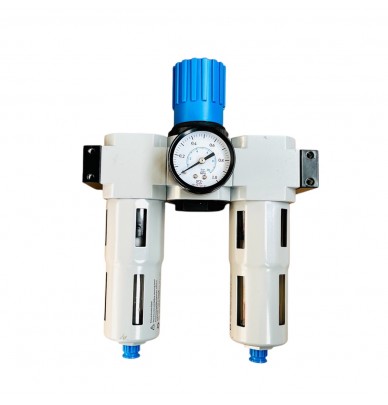

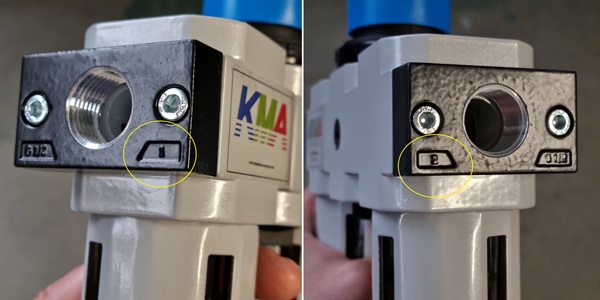

Conexões de versão Simple:

Entrada de ar de 1/2 polegada
Saída de ar de 1/2 polegada

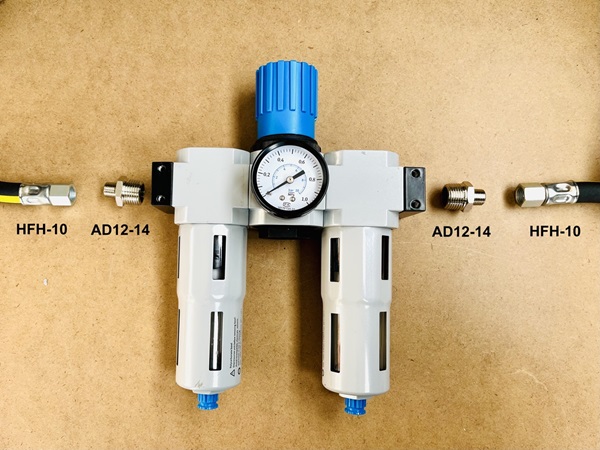

Plano de ligação do filtro Simple KMA (acessórios e tubos não incluídos):

Clique aqui para o nosso acessório AD12-14 1/2 a 1/4
e aqui para a nossa mangueira pneumática HFH-10

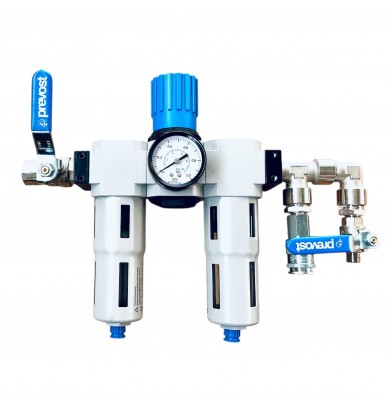

Conexões da versão Master:

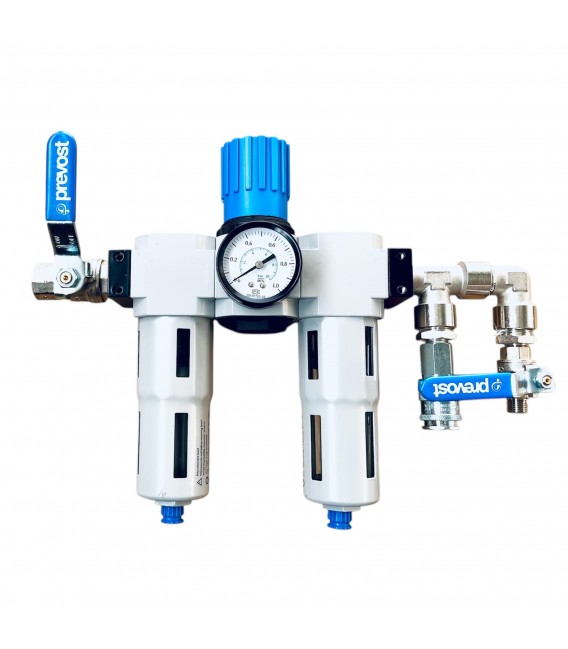

A versão MASTER (ou outro nome que você desejar) está equipada com uma válvula de entrada pneumática 1/2 e 2 saídas: uma válvula pneumática macho 1/4 e um conector 1/4 "clip rápido" fêmea

Um filtro para tinta carroceria deve sempre ter uma entraída de 3/8 mínimo ou ½ para permitir um débito suficiente. A saída pode ser de ¼.

Ligação na cabine de pintura.

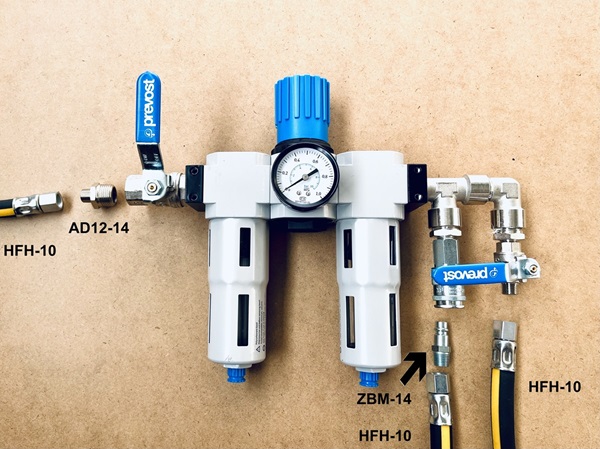

Plano de ligação do filtro Master KMA (acessórios e tubos não incluídos):

Encontre aqui as nossas junções pneumáticas rápidas aqui

Precisão da filração:

Dois cartuchos 1µm + 0.01µm para filtração completa das partículas grossas e das partículas submicrónicas

Filtração das gorduras, dos pós e da humidade

Características

Ajuste da pressão 0.05 ~ 0.85MPa (5 psi ~ 125 psi)

Pressão de trabalho máxima: 1MPa (150 psi)

Garantia de resistência à pressão: 1.5MPa (220 psi)

Temperatura de trabalho: -5 ~ 50 °C

Capacidade dos filtros: 120 ml

Peso: 1 kg

Dimensões Modelo Simple: Comprimento: 27cm Largura: 20cm Profundidade: 5,5cm (9,5cm com o manômetro montado)
Dimensões Modelo Master: Comprimento: 40cm Largura: 20cm Profundidade: 5,5cm (9,5cm com o manômetro montado)

2 fixações de parede incluídas

Reservatórios de policarbonato

regulador: Sim

Manómetro: Sim

Tampa de proteção: Sim

Longueur: 27 cm

Tamanho: 14 cm

Porta Pro: 5,5 cm

Fluxo nominal: 123 CFM* ~ 3483 L / min ~ 209 m3 / h

*1 psi = 0,069 bar

* CFM = 1 Pié cúbico / min = = 28,32 L/min = 1,7 m3 / h
